50HRC Dureza 1,0-2,0 mm espessura massa/placa de pin-lam placa de circuito impresso PCB/CCL placa de impressão MKSP-D420
Detalhes do produto:
| Marca: | MK |
| Número do modelo: | MKSP-D420 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 10 unidades |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Pacote de exportação |
| Tempo de entrega: | 15 dias após receber o pré-pagamento |
| Termos de pagamento: | Western Union,T/T,D/P,D/A,L/C |
|
Informação detalhada |
|||
| Material de aço: | Dura420 | Espessura normal (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Resistência à corrosão: | Ra≤0,15 Rz≤1.5 | Tamanhos normais da chapa de aço laminada CCL revestida de cobre/chapa de pressão (L * W em mm):: | 1910*1270/2210*1270/2220*1270. |
| Dimensões normais da chapa de aço laminada em PCB (L*W em mm):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*1120/1280*1070/1280*970/1270* | Vida útil: | 5-8 anos (Nota: após utilização repetida, a chapa de aço tornar-se-á mais fina.3 mm/espessura da cha |
| Destacar: | Chapa de aço laminada de dureza 50 HRC,1Placas de pressão de PCB de espessura de 0,0-2 |
||
Descrição de produto
Dureza 50hrc 1.0-2.0mm de espessura massa/pin-lam placa de circuito impresso pcb/ccl placa de imprensa MKSP-D420

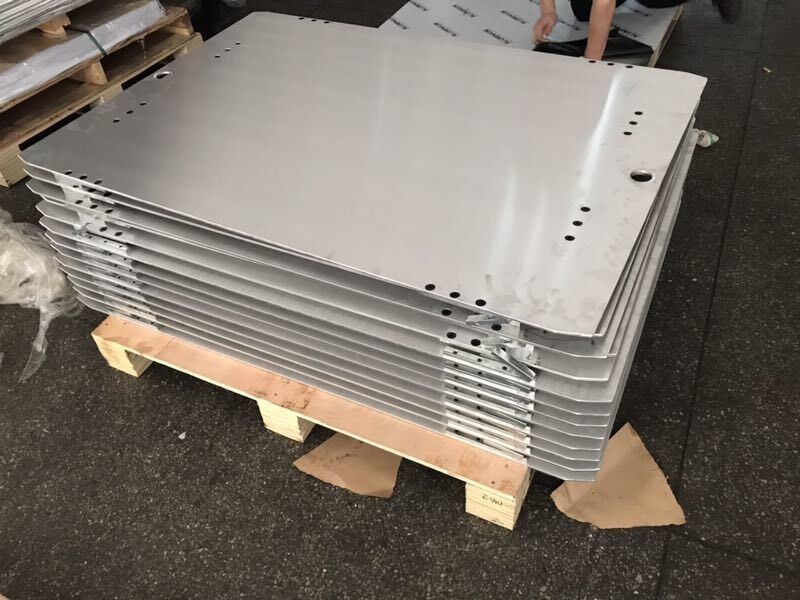

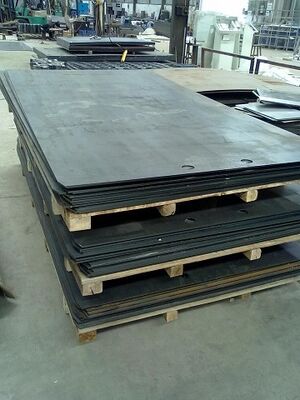

A placa de prensa PCB/CCL MKSP-D420 utiliza material de aço alemão Dura420, projetado para desempenho confiável em processos de laminação de PCB e laminado revestido de cobre. Esta placa de aço laminado de alta precisão oferece durabilidade e precisão excepcionais para aplicações de fabricação exigentes.
Recursos do produto
- Desempenho de laminação confiável para aplicações PCB e CCL
- Deformação mínima em alta temperatura com vida útil prolongada
- Condutividade térmica superior e coeficiente de expansão térmica para eficiência energética
- Alta resistência à corrosão e classificação de dureza
- Compatível com várias máquinas de lavar placas de aço laminado
Especificações Técnicas
- Material de aço:Dura420
- Espessura disponível:1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm
- Vida útil:5-8 anos
- Tamanhos da placa PCB (C×L mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- Tamanhos da placa CCL (C×L mm):1910×1270, 2210×1270, 2220×1270
Nota de uso:Após uso repetido, a placa de aço ficará mais fina. É aconselhável não continuar a usá-lo depois que a espessura da placa for reduzida para menos de 1,3 mm. Para placas entre 1,3 e 1,6 mm de espessura, certifique-se de que não ocorra deformação ou empenamento.
Parâmetros de desempenho
| Parâmetro | Placa Mass-Lam | Placa Pin-Lam |
|---|---|---|
| Grossura | 1,0-2,0mm | 1,0-2,0mm |
| Largura | ≤1300 | ≤1300 |
| Comprimento | ≤2410 | ≤2410 |
| Tolerância de Espessura | ±0,10 | ±0,10 |
| Rugosidade Superficial | Ra≤0,15 Rz≤1,5 | Ra≤0,15 Rz≤1,5 |
| Tolerância do furo de posicionamento | -- | ±0,10 |
| Tolerância da ranhura da bucha | -- | +0,10/-0 mm |
| Grau de empenamento | ≤3 mm/M | ≤3 mm/M |
| Tolerância de tamanho L/W | ±1 mm | ±1 mm |
| Força de rendimento | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistência à tracção | ≥1400 N/mm² | ≥1400 N/mm² |
| Extensibilidade | ≥5% | ≥5% |
| Dureza HRC | 50HRC±2 | 50HRC±2 |
| Temperatura de trabalho | ≤400℃ | ≤400℃ |
| Paralelismo | ≤0,03 | ≤0,03 |
| Desvio Diagonal | 1-2 mm | 1-2 mm |
| Condutividade Térmica | ≥25W/MK a 300℃ | ≥25W/MK a 300℃ |
| Coeficiente Médio de Expansão Térmica | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
Aplicativos

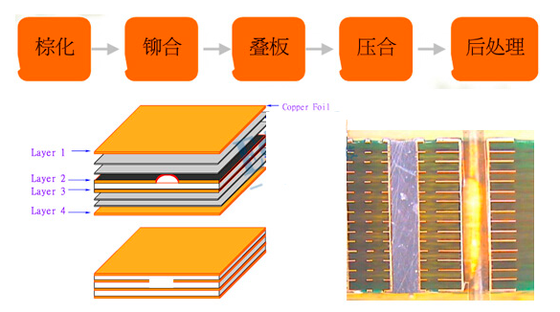

Esta placa de aço para laminação PCB também é conhecida como placa de aço laminada PCB, placa de aço prensada PCB, placa de aço divisória PCB, placa de prensa de aço PCB, placas de aço espelhadas PCB ou placa de aço prensada PCB. Ele foi projetado especificamente para processos de laminação de alta precisão na fabricação de placas de circuito impresso e laminados revestidos de cobre.
Deseja saber mais detalhes sobre este produto
