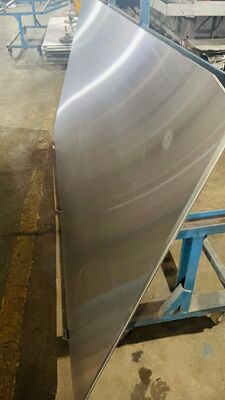

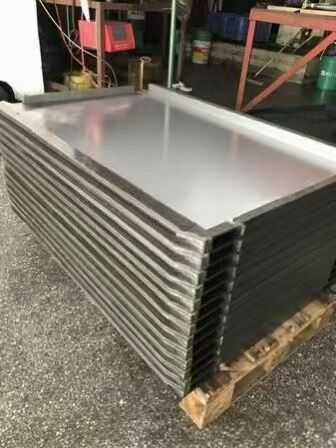

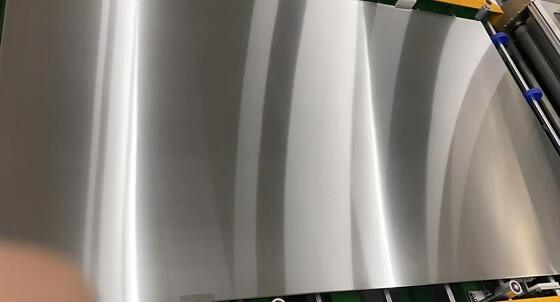

Placa de aço de laminagem de PCB Placa de aço de liga NAS japonesa de alta precisão para prensagem a quente de placas de circuitos impressos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | MK |
| Número do modelo: | MKSP-PCB-400 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50 unidades |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem de madeira compensada resistente com material de proteção macio adequado no interior, adeq |
| Tempo de entrega: | 10-20 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Habilidade da fonte: | 10000 metros quadrados por mês |
|
Informação detalhada |
|||
| Classe de aço principal: | NAS630 japonês (preferencial), NAS301 | Rugosidade superficial: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Extensibilidade de serviço: | ≥5% | Tamanhos padrão (C*L mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm etc. |
| Nome do item: | Placa de aço de laminação de PCB | Temperatura máxima de trabalho: | 1,0–≤400°C |
| Destacar: | Placa de aço de laminação de PCB,Chapa de aço de liga NAS japonesa de alta precisão,Placas de pressão a quente de placas de circuitos impressos |
||
Descrição de produto
Placa de aço para laminação PCB - Liga de aço NAS japonesa de alta precisão
Placa de aço de laminação profissional de alta precisão desenvolvida especificamente para processos de prensagem a quente e laminação de placas de circuito impresso (PCB), projetada para atender aos padrões de fabricação industrial ultra-rígidos.
Visão geral do produto
MKSP-PCB-400 é uma placa de aço de laminação de alta precisão madura e confiável desenvolvida profissionalmente para processos de laminação e prensagem a quente de placas de circuito impresso (PCB). Com anos de profundo envolvimento na indústria de materiais auxiliares de laminação de PCB e CCL, nos especializamos no fornecimento de laminação de alta precisão e placas de aço divisórias que satisfazem totalmente os padrões de prensagem ultra-rígidos da fabricação industrial de PCB.
Esta série de produtos adota matérias-primas metalúrgicas NAS japonesas importadas, incluindo aço de endurecimento por precipitação de alto coeficiente de expansão NAS630 e NAS301 (NAS630 é o grau preferido). Combinada com tratamento térmico industrial avançado e tecnologia de retificação de ultraprecisão, a placa de aço oferece dureza ultra-alta, rugosidade superficial ultrabaixa e condutividade térmica estável.
Universalmente compatível com as principais marcas de laminadores de PCB, como BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI e DIPUER, é amplamente reconhecido como placa laminada de PCB, placa de aço de prensagem, placa divisória e placa de aço espelhada, servindo como um consumível de precisão central para produção de PCB de alto rendimento e alta qualidade em todo o mundo.
O que é PCB?
Uma placa de circuito impresso (PCB) é um componente fundamental e indispensável na indústria eletrônica global. Ao padronizar folhas de cobre condutoras em substratos isolantes, ele fornece suporte mecânico estável e interconexão elétrica precisa para componentes eletrônicos, cobrindo quase todos os dispositivos eletrônicos de consumo, industriais e automotivos. O nivelamento, a estabilidade térmica e a uniformidade de prensagem das placas de aço para laminação de PCB determinam diretamente a qualidade do PCB acabado, a estabilidade do circuito e a consistência da produção.
Especificações básicas e vida útil
Classe de aço principal:NAS630 japonês (preferencial), NAS301
Espessura Convencional:1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm
Vida útil:8 a 10 anos de serviço reutilizável de longo prazo
Lembrete de uso:Substitua quando a espessura for inferior a 1,3 mm; placas de 1,3-1,6 mm de espessura devem manter zero deformação, zero empenamento e dureza padrão
Tamanhos padrão (C*L mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Principais vantagens do produto
| Item de desempenho | Vantagens do produto |
|---|---|
| Matéria-prima japonesa premium | Adota aço NAS630 / NAS301 japonês importado de alta qualidade, fabricado por meio de tratamento térmico avançado e processos de retificação de precisão para garantir desempenho de laminação estável e consistente na produção de PCB em massa. |
| Deformação ultrabaixa em alta temperatura | Deformação e empenamento mínimos sob ciclos contínuos de prensagem em alta temperatura, mantendo o nivelamento perfeito para placas PCB acabadas e melhorando muito o rendimento do produto. |
| Desempenho térmico superior | Apresenta condutividade térmica otimizada e coeficiente de expansão térmica estável, realizando distribuição uniforme de calor e transmissão de pressão equilibrada durante a laminação de PCB. |
| Alta dureza e resistência à corrosão | Excelente dureza estrutural e resistência à corrosão, adaptando-se à prensagem industrial repetida de longo prazo e prolongando a vida útil geral. |
| Forte compatibilidade de equipamentos | Totalmente compatível com todos os tipos de máquinas industriais de lavar placas de aço e equipamentos convencionais de prensagem a quente de PCB para uma operação suave de produção em massa. |
Comparação completa de parâmetros de desempenho (NAS630 / NAS301)
| Item Técnico | Placa NAS630 Mass-Lam | Placa Pin-Lam NAS630 | Placa NAS301 Mass-Lam | Placa Pin-Lam NAS301 |
|---|---|---|---|---|
| Faixa de espessura | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Largura máxima | ≤1300 mm | ≤1300 mm | ≤1060 mm | ≤1060 mm |
| Comprimento máximo | ≤2410 mm | ≤2410 mm | ≤3150 mm | ≤3150 mm |
| Tolerância de Espessura | ±0,05 mm | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| Rugosidade Superficial | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Tolerância do furo de posicionamento | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Tolerância da ranhura da bucha | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Grau de empenamento | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M |
| Tolerância de tamanho L&W | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Força de rendimento | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistência à tracção | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Extensibilidade | ≥5% | ≥5% | ≥5% | ≥5% |
| Dureza (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Temperatura máxima de trabalho | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Paralelismo | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Desvio Diagonal | 1mm | 1mm | 1mm | 1 mm |
| Condutividade Térmica @300℃ | ≥25W/MK | ≥25W/MK | ≥18W/MK | ≥18W/MK |
| Coeficiente Médio de Expansão Térmica | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
