Matéria-prima alemã/japonesa ≥450HRC Dureza 1.0-2.0mm Placa de circuito impresso de espessura PCB/CCL Placa de prensa fina MKSP-S301
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | MK |
| Número do modelo: | MKSP-S301 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 10 unidades |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Pacote de exportação |
| Tempo de entrega: | 15 dias após receber o pré-pagamento |
| Termos de pagamento: | Western Union,T/T,D/P,D/A,L/C |
|
Informação detalhada |
|||
| Material de aço: | Matéria-prima alemã ou japonesaSUS301H | Espessura normal (mm):: | 0,5,1,0, 1,2mm |
|---|---|---|---|
| Dureza: | ≥450HRC | Tolerância à espessura: | ± 0.10 |
| Tamanhos normais da chapa de aço laminada CCL revestida de cobre/chapa de pressão (L * W em mm):: | 1910*1270/2210*1270/2220*1270. | Dimensões normais da chapa de aço laminada em PCB (L*W em mm):: | 1500*1295/1300*800/1295*787/ 1295*1613/1295*1143/1295*787/ 1285*750/1280*1120/1280*1070/1280*970/ 12 |
| Coeficiente médio de expansão térmica (10-6/°C): | 17 | Acabamento de superfície: | Ra≤0,14um/Rz≤1,50um |
| Destacar: | Dureza alemã/japonesa da placa de imprensa 450hrc do pwb,placa de aço laminada ccl grossa de 1.0-2.0mm,placa de imprensa fina MKSP-S301 com garantia |
||
Descrição de produto

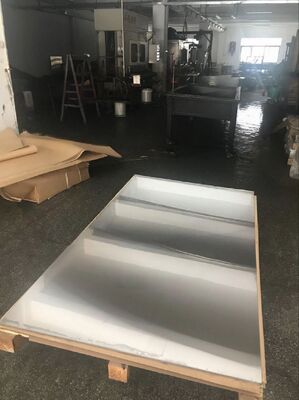

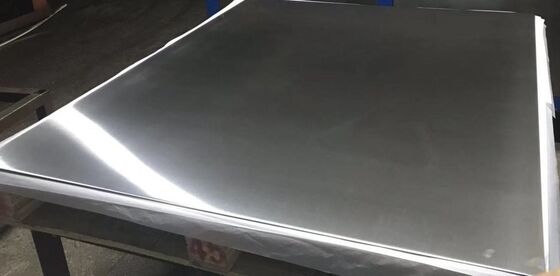

Material-prima alemão/japonês ≥450HRC Dureza 1,0-2,0 mm Borda de circuito impresso de espessura PCB/CCL Placa de impressão fina MKSP-S301
A placa de impressão fina MKSP-S301 apresenta uma espessura de folha fina, utilizando aço de matéria-prima japonesa ou alemã de alta qualidade (modelo SUS301H),oferecer preços competitivos com desempenho de qualidade fiável.
Especificações do produto
| Material de aço | SUS301H |
| Espessura normal (mm) | 0.5, 1.0, 1.2 |
| Tamanhos das placas de laminação de PCB (L*W mm) | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1295*787, 1285*750, 1280*1120, 1280*1070, 1280*970, 1270*1118, 1270*1070, 1143*660, 673*571, 660*508, |
| Tamanhos das placas de laminação CCL (L*W mm) | 1910*1270, 2210*1270, 2220*1270 |
Parâmetros técnicos
- Material de aço: SUS301H
- Espessura normal (mm): 0.5, 1.0, 1.2
- Dureza: ≥ 450 HRC
- Temperatura de trabalho: ≤ 280°C
Especificações de desempenho
| Parâmetro | Placa de massa-lam | Placa Pin-Lam |
|---|---|---|
| Espessura | 1.0-2.0 mm | 1.0-2.0 mm |
| Largura | ≤ 1300 | ≤ 1300 |
| Duração | ≤ 2410 | ≤ 2410 |
| Tolerância de espessura | ± 0.10 | ± 0.10 |
| Superfície rugosa (um) | Ra≤0,15 Rz≤1.5 | Ra≤0,15 Rz≤1.5 |
| Grau de curvatura | ≤ 3 mm/M | ≤ 3 mm/M |
| Tolerância de tamanho L/W | ± 1 mm | ± 1 mm |
| Dureza HRC | ≥ 450HRC | ≥ 450HRC |
| Temperatura de trabalho | ≤ 280°C | ≤ 280°C |
| Paralelo | ≤ 0.03 | ≤ 0.03 |
| Conductividade térmica | 15 W/MK | 15 W/MK a 300°C |
| Coeficiente médio de expansão térmica (10-6/°C) | 17 | 17 |
| Revestimento de superfície | Ra≤0,14um/Rz≤1,50um | Ra≤0,14um/Rz≤1,50um |
Características fundamentais
- Vantagem de preços competitivos com desempenho de laminação fiável
- Conductividade térmica superior e coeficiente de expansão térmica
- Resolve problemas de rugas na placa de cobre
- Compatível com várias máquinas de lavar chapas de aço laminadas
Aplicações
A utilização de placas de prensagem mais finas aumenta a capacidade da camada laminada para uma maior produtividade.Melhoria da eficiência do aquecimento e do arrefecimento.
