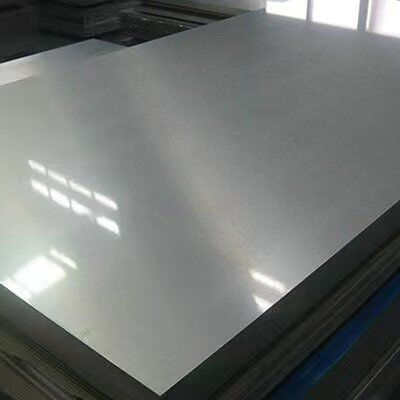

Placa de aço de laminação CCL Placa de aço de liga NAS japonesa de alta precisão para prensagem a quente de laminado revestido de cobre
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | MK |
| Número do modelo: | MKSP-CCL-400 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 50 unidades |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem de madeira compensada resistente com material de proteção macio adequado no interior, adeq |
| Tempo de entrega: | 10-20 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union |
| Habilidade da fonte: | 10000 metros quadrados por mês |
|
Informação detalhada |
|||
| Classe de aço principal: | NAS630 japonês (preferencial), NAS301 | Espessura Convencional: | 1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm |
|---|---|---|---|
| Vida útil: | 8–10 anos de serviço reutilizável de longo prazo | Tamanhos padrão (C*L mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 etc. |
| Nome do produto: | Placa de aço de laminação CCL | Faixa de espessura: | 1,0–2,5 mm |
| Destacar: | Chapa japonesa de aço NAS de liga de alta precisão,chapa de aço laminado CCL para prensagem a quente,chapa de aço laminado revestida de cobre |
||
Descrição de produto
Placa de aço laminado CCL - Liga de aço NAS japonesa de alta precisão
Placa de aço laminado premium projetada especificamente para produção de laminado revestido de cobre (CCL), apresentando precisão e durabilidade excepcionais.
Visão geral do produto
MKSP-CCL-400 é uma placa de aço de laminação madura e de alta precisão projetada exclusivamente para produção de prensagem a quente de laminado revestido de cobre (CCL). Com anos de especialização em materiais auxiliares de laminação CCL e PCB, fornecemos placas de aço para laminação de qualidade premium que atendem totalmente aos rigorosos requisitos de prensagem em alta temperatura de placas CCL de grande porte.
Esta série adota matérias-primas metalúrgicas NAS japonesas importadas, principalmente aço de endurecimento por precipitação de alto coeficiente de expansão NAS630 e NAS301. Apoiada por tratamento térmico avançado e tecnologia de retificação de precisão, a placa de aço apresenta dureza ultra-alta, rugosidade superficial ultrabaixa e excelente condutividade térmica.
Universalmente compatível com laminadores CCL convencionais, incluindo BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI e DIPUER. Amplamente conhecida como placa laminada CCL, placa de aço de prensagem, placa divisória e placa de aço espelhada, é um material auxiliar de precisão central para fabricação de CCL de alta qualidade.
O que é laminado revestido de cobre (CCL)?
O laminado revestido de cobre (CCL) é um substrato composto feito de tecido eletrônico de fibra de vidro impregnado de resina com folha de cobre de um ou dois lados por meio de prensagem a quente em alta temperatura. Como material base de todos os produtos PCB, ele determina a velocidade de transmissão do sinal do circuito, o desempenho do isolamento, a estabilidade do processamento e a confiabilidade a longo prazo das placas de circuito impresso acabadas.
Especificações básicas e vida útil
- Classe de aço principal:NAS630 japonês (preferencial), NAS301
- Espessura Convencional:1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm
- Vida útil:8 a 10 anos de serviço reutilizável de longo prazo
- Lembrete de uso:Substitua quando a espessura for inferior a 1,3 mm; placas de 1,3-1,6 mm de espessura devem manter zero deformação, zero empenamento e dureza padrão
Tamanhos padrão (C*L mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Principais vantagens do produto
| Item de desempenho | Vantagens do produto |
|---|---|
| Matéria-prima premium | Adota matérias-primas de aço NAS630/NAS301 japonesas de primeira linha, com tratamento térmico maduro e habilidade de retificação de precisão para desempenho de laminação estável |
| Deformação ultrabaixa | Empenamento mínimo sob pressão contínua em alta temperatura, garantindo superfície plana e uniforme da placa CCL |
| Excelente desempenho térmico | Condutividade térmica otimizada e coeficiente de expansão térmica estável, realizando transferência de calor consistente durante a laminação |
| Alta durabilidade e dureza | Resistência superior à corrosão e alta dureza estrutural, apoiando a produção industrial de ciclo longo |
| Forte compatibilidade | Totalmente adaptável a todos os tipos de máquinas industriais de lavar chapas de aço e equipamentos convencionais de prensagem a quente CCL |
Comparação completa de parâmetros de desempenho
| Item Técnico | Placa NAS630 Mass-Lam | Placa Pin-Lam NAS630 | Placa NAS301 Mass-Lam | Placa Pin-Lam NAS301 |
|---|---|---|---|---|
| Faixa de espessura | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Largura máxima | ≤1300 mm | ≤1300 mm | ≤1060 mm | ≤1060 mm |
| Comprimento máximo | ≤2410 mm | ≤2410 mm | ≤3150 mm | ≤3150 mm |
| Tolerância de Espessura | ±0,05mm | ±0,05mm | ±0,05mm | ±0,05mm |
| Rugosidade Superficial | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Tolerância do furo de posicionamento | -- | +0,1/-0 mm | -- | +0,1/-0 mm |
| Tolerância da ranhura da bucha | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Grau de empenamento | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M | ≤3 mm/M |
| Tolerância de tamanho L&W | ±1 mm | ±1 mm | ±1 mm | ±1 mm |
| Força de rendimento | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistência à tracção | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Extensibilidade | ≥5% | ≥5% | ≥5% | ≥5% |
| Dureza (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Temperatura máxima de trabalho | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Paralelismo | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm | ≤0,03 mm |
| Desvio Diagonal | 1mm | 1mm | 1mm | 1mm |
| Condutividade Térmica @300℃ | ≥25W/MK | ≥25W/MK | ≥18W/MK | ≥18W/MK |
| Coeficiente Médio de Expansão Térmica | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
