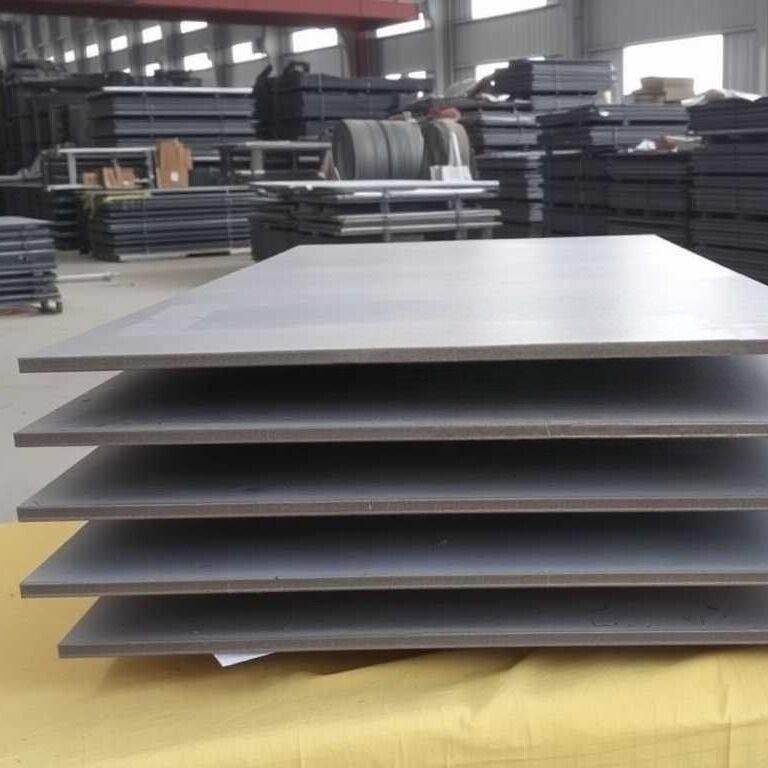

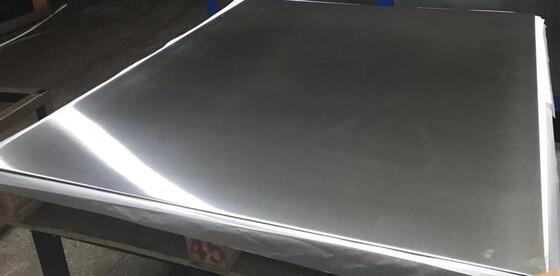

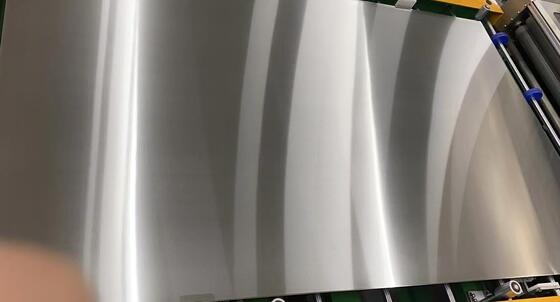

Material de aço SUS630T com alta resistência à corrosão e placa de circuito impresso PCB/CCL de alta dureza Placa de imprensa MKSP-S630T
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | MK |
| Número do modelo: | MKSP-S630T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 10 unidades |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Pacote de exportação |
| Tempo de entrega: | 15 dias após receber o pré-pagamento |
| Termos de pagamento: | L/C,D/A,D/P,T/T,Western Union |
|
Informação detalhada |
|||
| Material de aço: | SUS630T. | Espessura normal (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Tolerância à espessura: | ± 0.10 | Dimensões normais da chapa de aço laminada em PCB (L*W em mm):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*1120/1280*1070/1280*970/1270* |
| Tamanhos normais da chapa de aço laminada CCL revestida de cobre/chapa de pressão (L * W em mm):: | 1910*1270/2210*1270/2220*1270. | modelos: | Massa lam e placa pin lam |
| Resistência à corrosão: | Ra≤0,15 Rz≤1.5 | Dureza HRC: | 50HRC±2 |
| Destacar: | SUS630T placa de pressão de PCB de aço,placa de aço laminada resistente à corrosão,placa de pressão CCL endurecida MKSP-S630T |
||
Descrição de produto
Placa de prensa PCB/CCL de aço SUS630T MKSP-S630T
A placa de prensa PCB/CCL MKSP-S630T utiliza material de aço SUS630T de alta qualidade, oferecendo excepcional resistência à corrosão e dureza para placas de circuito impresso e aplicações de laminação de laminado revestido de cobre. Esta solução econômica oferece desempenho confiável com vantagens de preços competitivos.
Visão geral do produto
Nossa placa de prensa PCB/CCL ESSP-S630 é fabricada com aço SUS630T premium, proporcionando excelente qualidade e confiabilidade a preços competitivos. Esta placa de aço para laminação de alta precisão comprovou desempenho confiável em laminadores PCB e CCL.
| Especificação | Detalhes |
|---|---|
| Material de aço | SUS630T |
| Espessura Disponível (mm) | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 |
| Tamanhos de placa de prensa PCB (C×L mm) | 1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1295×787, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28" |
| Tamanhos da placa de prensa CCL (C×L mm) | 1910×1270, 2210×1270, 2220×1270 |
Principais recursos
- Preços competitivos com desempenho de laminação confiável
- Condutividade térmica superior e coeficiente de expansão térmica para economia de custos e energia
- Alta resistência à corrosão e dureza
- Compatível com várias máquinas de lavar placas de aço laminado
Especificações Técnicas
| Parâmetro | Placa Mass-Lam | Placa Pin-Lam |
|---|---|---|
| Grossura | 1,0-2,0mm | 1,0-2,0mm |
| Largura | ≤1300 mm | ≤1300 mm |
| Comprimento | ≤2410 mm | ≤2410 mm |
| Tolerância de Espessura | ±0,10 mm | ±0,10 mm |
| Rugosidade Superficial | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Tolerância do furo de posicionamento | -- | ±0,10 mm |
| Tolerância da ranhura da bucha | -- | +0,10/-0 mm |
| Grau de empenamento | ≤3 mm/M | ≤3 mm/M |
| Tolerância de tamanho L/W | ±1 mm | ±1 mm |
| Força de rendimento | ≥1175 N/mm² | ≥1175 N/mm² |
| Resistência à tracção | ≥1400 N/mm² | ≥1400 N/mm² |
| Extensibilidade | ≥5% | ≥5% |
| Dureza HRC | 50HRC±2 | 50HRC±2 |
| Temperatura de trabalho | ≤400℃ | ≤400℃ |
| Paralelismo | ≤0,03 | ≤0,03 |
| Desvio Diagonal | 1-2 mm | 1-2 mm |
| Condutividade Térmica | ≥18W/MK a 300℃ | ≥18W/MK a 300℃ |
| Coeficiente Médio de Expansão Térmica | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ |
Aplicativos
Este produto também é conhecido como placa de aço laminada PCB, placa de aço prensada PCB, placa de aço divisória PCB, placa de prensa de aço PCB, placa de aço espelhada PCB ou placa de aço prensada PCB.
